Bagaimana AC SPD melindungi dari lonjakan tegangan di jaringan mikro?

Sebagai pemasok Perangkat Pelindung Lonjakan Arus AC (SPD), saya telah menyaksikan secara langsung peran penting perangkat ini dalam melindungi jaringan mikro dari lonjakan tegangan. Di blog ini, saya akan mempelajari mekanisme yang digunakan AC SPD untuk melindungi dari lonjakan tegangan di jaringan mikro, menjelajahi aspek teknis dan implikasi dunia nyata.

Memahami Jaringan Mikro dan Lonjakan Tegangan

Jaringan mikro adalah sistem tenaga listrik skala kecil yang dapat beroperasi secara mandiri atau bersama dengan jaringan listrik utama. Mereka sering kali menggabungkan berbagai sumber energi yang didistribusikan seperti panel surya, turbin angin, dan sistem penyimpanan energi. Meskipun sistem ini menawarkan banyak manfaat, sistem ini juga rentan terhadap lonjakan tegangan.

Lonjakan tegangan, juga dikenal sebagai tegangan lebih transien, adalah lonjakan tegangan listrik berdurasi singkat. Hal ini dapat disebabkan oleh berbagai faktor, termasuk sambaran petir, operasi peralihan pada sistem tenaga listrik, dan pemutusan beban besar secara tiba-tiba. Lonjakan ini dapat berkisar dari beberapa ratus volt hingga beberapa ribu volt dan dapat menyebabkan kerusakan signifikan pada peralatan listrik di dalam jaringan mikro.

Cara Kerja AC SPD

AC SPD dirancang untuk mengalihkan tegangan berlebih ke tanah, melindungi peralatan listrik yang terhubung dari kerusakan. Prinsip kerja dasar AC SPD melibatkan tiga komponen utama: elemen penginderaan tegangan, elemen switching, dan sambungan ground.

Tegangan - Elemen Penginderaan

Elemen penginderaan tegangan pada AC SPD secara terus menerus memonitor level tegangan pada rangkaian listrik. Ketika tegangan melebihi ambang batas yang telah ditentukan sebelumnya, yang biasanya sedikit lebih tinggi dari tegangan operasi normal jaringan mikro, elemen penginderaan mendeteksi kondisi tegangan lebih.

Beralih Elemen

Setelah tegangan lebih terdeteksi, elemen switching di SPD aktif. Ada beberapa jenis elemen switching yang digunakan dalam AC SPD, termasuk varistor oksida logam (MOV), tabung pelepasan gas (GDT), dan penyearah yang dikontrol silikon (SCR).

• Logam - Varistor Oksida (MOVs): MOV adalah elemen switching yang paling umum digunakan di AC SPD. Mereka terbuat dari bahan keramik yang terdiri dari butiran seng oksida. Dalam kondisi pengoperasian normal, MOV memiliki resistansi tinggi, memungkinkan aliran arus normal melalui rangkaian. Namun, ketika tegangan melebihi ambang batas, resistansi MOV menurun dengan cepat, mengalihkan arus berlebih ke ground.
• Gas - Tabung Pelepasan (GDT): GDT terdiri dari tabung tertutup yang diisi dengan gas inert. Ketika terjadi tegangan berlebih, gas di dalam tabung terionisasi, menciptakan jalur konduktif untuk arus berlebih. GDT memiliki kapasitas penanganan arus lonjakan yang tinggi dan sering digunakan pada perlindungan tahap pertama pada AC SPD.
• Silikon - Penyearah Terkendali (SCR): SCR adalah perangkat semikonduktor yang dapat dipicu untuk menghantarkan arus ketika tegangan tertentu diterapkan. Mereka bertindak cepat dan dapat menangani lonjakan arus tinggi. SCR sering digunakan dalam kombinasi dengan elemen switching lainnya untuk memberikan perlindungan multi - tahap.

Koneksi Pembumian

Sambungan ground pada AC SPD sangat penting untuk mengalihkan arus berlebih dengan aman ke ground. Sistem grounding yang tepat memastikan bahwa SPD dapat secara efektif menghilangkan energi dari lonjakan tegangan tanpa menyebabkan kerusakan pada peralatan yang terhubung. Konduktor pembumian harus memiliki resistansi rendah dan dihubungkan ke elektroda pembumian yang andal.

Tahapan Proteksi pada AC SPD

AC SPD sering kali menggunakan pendekatan perlindungan multi - tahap untuk memberikan perlindungan komprehensif terhadap lonjakan tegangan. Berbagai tahap perlindungan dirancang untuk menangani berbagai tingkat tegangan lebih dan arus.

Perlindungan Tahap Pertama

Perlindungan tahap pertama pada AC SPD biasanya dirancang untuk menangani lonjakan energi tinggi, seperti yang disebabkan oleh sambaran petir. Tabung pelepasan gas (GDT) biasanya digunakan pada tahap ini karena kapasitas penanganan arus lonjakan yang tinggi. Perlindungan tahap pertama mengalihkan sebagian besar arus berlebih ke tanah, mengurangi energi lonjakan sebelum mencapai tahap berikutnya.

Kedua - Tahap Perlindungan

Perlindungan tahap kedua biasanya diberikan oleh varistor oksida logam (MOVs). MOV lebih sensitif terhadap tegangan lebih tingkat rendah dan dapat dengan cepat merespons lonjakan tegangan yang melewati tahap pertama. Mereka selanjutnya membatasi voltase ke tingkat yang aman untuk peralatan listrik yang terhubung.

Ketiga - Tahap Perlindungan

Dalam beberapa kasus, perlindungan tahap ketiga dapat ditambahkan untuk peralatan yang lebih sensitif. Tahap ini dapat menggunakan MOV tambahan atau jenis elemen switching lainnya untuk memberikan penyesuaian tegangan dan melindungi terhadap lonjakan tegangan yang sangat kecil.

Manfaat Menggunakan AC SPD di Micro - Grids

Penggunaan AC SPD di jaringan mikro menawarkan beberapa manfaat:

• Perlindungan Peralatan: AC SPD melindungi peralatan listrik seperti inverter, pengontrol, dan sensor dari kerusakan akibat lonjakan tegangan. Hal ini mengurangi risiko kegagalan dan waktu henti peralatan, sehingga menghemat biaya perbaikan dan penggantian.
• Keandalan Sistem: Dengan mencegah kerusakan terkait tegangan, AC SPD meningkatkan keandalan jaringan mikro secara keseluruhan. Hal ini sangat penting untuk aplikasi yang memerlukan pasokan listrik berkelanjutan, seperti di rumah sakit, pusat data, dan fasilitas industri.
• Keamanan: AC SPD membantu memastikan keselamatan personel yang bekerja dengan atau di dekat jaringan mikro. Dengan mengalihkan tegangan berlebih ke tanah, mereka mengurangi risiko sengatan listrik dan bahaya kebakaran.

Aplikasi Dunia Nyata dan Studi Kasus

Dalam aplikasi dunia nyata, AC SPD telah terbukti efektif dalam melindungi jaringan mikro. Misalnya, pada jaringan mikro tenaga surya yang dipasang di daerah pedesaan, sambaran petir merupakan penyebab umum kerusakan peralatan. Setelah pemasangan AC SPD pada panel listrik utama dan pada input masing-masing inverter, frekuensi kegagalan peralatan akibat lonjakan tegangan menurun secara signifikan.

Studi kasus lainnya melibatkan jaringan mikro tenaga angin. Pengoperasian peralihan turbin angin seringkali menimbulkan lonjakan tegangan yang mempengaruhi kinerja peralatan listrik yang tersambung. Dengan memasang AC SPD, operator jaringan mikro dapat menstabilkan tegangan dan meningkatkan efisiensi sistem.

Memilih SPD AC yang Tepat untuk Jaringan Mikro Anda

Saat memilih AC SPD untuk jaringan mikro, beberapa faktor perlu dipertimbangkan:

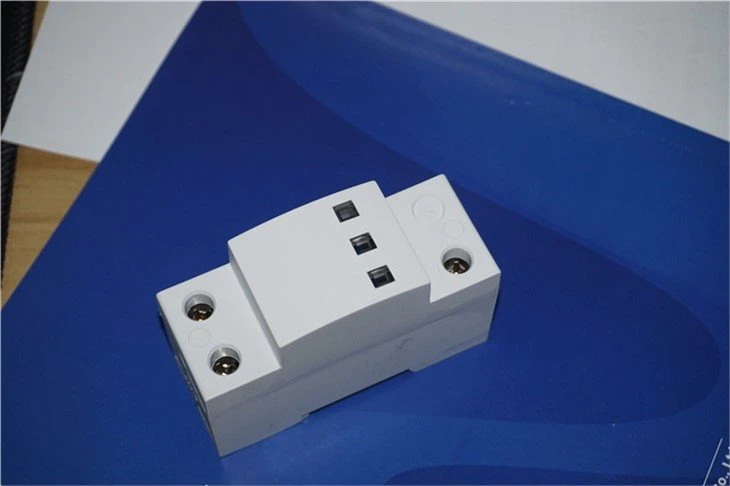

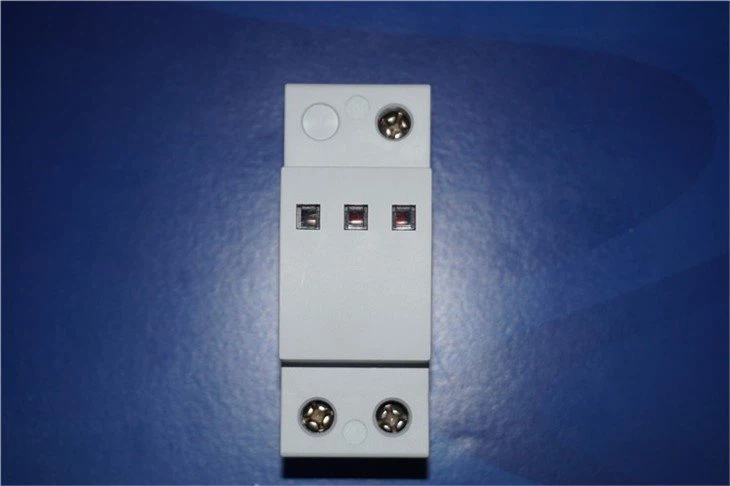

• Peringkat Tegangan: Nilai tegangan SPD harus sesuai dengan tegangan operasi jaringan mikro. Misalnya, untuk jaringan mikro 220V, Anda dapat mempertimbangkanProteksi Petir 220v Tiga FaseSPD.
• Lonjakan - Peringkat Saat Ini: Peringkat arus lonjakan menunjukkan jumlah arus maksimum yang dapat ditangani SPD selama lonjakan tegangan. Peringkat arus lonjakan yang lebih tinggi diperlukan untuk jaringan mikro yang berlokasi di area dengan risiko tinggi sambaran petir atau sumber lonjakan energi tinggi lainnya.
• Standar dan Sertifikasi: Carilah SPD yang memenuhi standar internasional yang relevan seperti UL dan CE. ItuUL CE SPDmemenuhi persyaratan ini, memastikan kualitas dan keamanan produk.

Kesimpulan

Kesimpulannya, AC SPD memainkan peran penting dalam melindungi jaringan mikro dari lonjakan tegangan. Dengan mengalihkan tegangan berlebih ke tanah, sistem ini melindungi peralatan listrik, meningkatkan keandalan sistem, dan menjamin keselamatan personel. Sebagai pemasokAlat Pelindung Lonjakan AC SPD, Saya memahami pentingnya menyediakan SPD berkualitas tinggi yang memenuhi kebutuhan spesifik aplikasi jaringan mikro.

Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk AC SPD kami atau memiliki pertanyaan mengenai perlindungan lonjakan arus untuk jaringan mikro Anda, jangan ragu untuk menghubungi kami untuk pengadaan dan diskusi lebih lanjut. Kami berkomitmen untuk memberikan Anda solusi terbaik untuk kebutuhan perlindungan listrik Anda.

Referensi

• Coklat, RE (2002). Keandalan Distribusi Tenaga Listrik. Pers CRC.
• Goel, L., & Srivastava, KD (2011). Proteksi Sistem Tenaga dan Switchgear. Pendidikan Pearson India.
• Standar IEEE untuk Perangkat Pelindung Lonjakan Arus (2014). IEEE Std C62.41.2 - 2014.
