Bisakah Varistor MOV untuk SPD digunakan di sirkuit frekuensi tinggi?
Aug 07, 2025
Bisakah Varistor MOV untuk SPD digunakan di sirkuit frekuensi tinggi?
Sebagai pemasok MOV (varistor logam oksida) untuk SPD (perangkat pelindung lonjakan), saya sering menerima pertanyaan dari pelanggan tentang kesesuaian Varistor MOV di sirkuit frekuensi tinggi. Pertanyaan ini sangat penting karena aplikasi frekuensi tinggi menjadi semakin umum dalam elektronik modern, dan pemilihan komponen yang tepat dapat secara signifikan memengaruhi kinerja dan keandalan seluruh sistem.
Memahami Varistor MOV untuk SPD
Varistor MOV banyak digunakan dalam SPD untuk melindungi peralatan listrik dan elektronik dari lonjakan tegangan. Mereka terbuat dari bahan keramik yang sebagian besar terdiri dari butiran seng oksida dengan sejumlah kecil oksida logam lainnya. Karakteristik unik dari Varistor MOV adalah hubungan non -linear - hubungan saat ini. Pada tegangan operasi normal, Varistor MOV memiliki resistansi yang sangat tinggi, memungkinkan hanya arus kebocoran kecil untuk mengalir. Namun, ketika lonjakan tegangan terjadi, resistansi varistor MOV turun dengan cepat, mengalihkan arus lonjakan ke tanah dan melindungi peralatan yang terhubung.
Fungsi utama dari Varistor MOV dalam SPD adalah untuk menjepit tegangan melintasi perangkat yang dilindungi dalam kisaran yang aman selama acara lonjakan. Ini dicapai oleh kemampuan Varistor untuk menyerap dan menghilangkan energi lonjakan. Misalnya, dalam sistem distribusi daya, SPD berbasis MOV dapat melindungi perangkat elektronik yang sensitif seperti komputer, server, dan peralatan komunikasi dari lonjakan yang diinduksi petir atau transien switching.
Karakteristik sirkuit frekuensi tinggi
Sirkuit frekuensi tinggi beroperasi pada frekuensi biasanya di atas 1 MHz dan dapat naik ke beberapa gigahertz. Sirkuit ini umumnya ditemukan dalam sistem komunikasi nirkabel, sistem radar, dan aplikasi transmisi data kecepatan tinggi. Dalam sirkuit frekuensi tinggi, perilaku komponen secara signifikan berbeda dari yang dalam sirkuit frekuensi rendah atau DC.
Salah satu karakteristik utama sirkuit frekuensi tinggi adalah adanya efek parasit. Komponen seperti resistor, kapasitor, dan induktor memiliki kapasitansi dan induktansi parasit yang dapat mempengaruhi kinerja sirkuit. Misalnya, kawat sederhana dalam sirkuit frekuensi tinggi dapat bertindak sebagai induktor, memperkenalkan impedansi yang tidak diinginkan dan pelemahan sinyal.
Aspek penting lain dari sirkuit frekuensi tinggi adalah kebutuhan akan distorsi sinyal rendah. Sinyal dalam sirkuit frekuensi tinggi seringkali sangat cepat - berubah, dan setiap distorsi dapat menyebabkan kesalahan dalam transmisi data atau berkurangnya kinerja sistem. Oleh karena itu, komponen yang digunakan dalam sirkuit frekuensi tinggi harus memiliki bandwidth lebar dan kehilangan penyisipan rendah.
Tantangan menggunakan Varistor MOV di sirkuit frekuensi tinggi
Saat mempertimbangkan menggunakan Varistor MOV untuk SPD di sirkuit frekuensi tinggi, beberapa tantangan perlu ditangani.
Kapasitansi parasit
Varistor MOV memiliki kapasitansi parasit yang signifikan karena struktur fisiknya. Kapasitansi ini dapat bertindak sebagai filter rendah - lulus, melemahkan sinyal frekuensi tinggi. Di sirkuit frekuensi tinggi, bahkan sejumlah kecil kapasitansi parasit dapat menyebabkan kehilangan sinyal yang signifikan, terutama pada frekuensi yang dekat dengan atau di atas frekuensi resonansi diri dari berbagai varistor. Misalnya, dalam sistem komunikasi nirkabel yang beroperasi pada 2,4 GHz, kapasitansi parasit dari Varistor MOV dapat menyebabkan kekuatan sinyal turun, yang mengarah ke kualitas komunikasi yang buruk.
Frekuensi - Perilaku Tergantung
Karakteristik listrik varistor MOV adalah frekuensi - tergantung. Pada frekuensi tinggi, perilaku non -linear dari varistor dapat berubah, dan kinerja penjepitnya mungkin terpengaruh. Waktu respons varistor terhadap lonjakan juga dapat meningkat pada frekuensi tinggi, yang dapat menjadi masalah dalam aplikasi di mana perlindungan lonjakan cepat diperlukan.
Kehilangan penyisipan
Kehilangan penyisipan adalah ukuran atenuasi sinyal yang disebabkan oleh komponen ketika dimasukkan ke dalam sirkuit. Dalam sirkuit frekuensi tinggi, kehilangan penyisipan dari varistor MOV dapat menjadi signifikan, terutama pada frekuensi di mana kapasitansi parasit dan induktansi varistor berinteraksi dengan impedansi sirkuit. Ini dapat menghasilkan berkurangnya kekuatan sinyal dan kinerja sistem yang terdegradasi.
Solusi dan pertimbangan yang mungkin
Terlepas dari tantangan, ada beberapa situasi di mana varistor MOV untuk SPD dapat digunakan dalam sirkuit frekuensi tinggi dengan desain dan pertimbangan yang tepat.
Memilih Varistor yang tepat
Saat memilih Varistor MOV untuk aplikasi frekuensi tinggi, penting untuk memilih varistor dengan kapasitansi parasit rendah. Beberapa produsen menawarkan varistor yang dirancang khusus untuk aplikasi frekuensi tinggi, yang memiliki nilai kapasitansi yang lebih rendah dibandingkan dengan varistor standar. Misalnya,Varistor cakram persegi logam oksidadirancang untuk memiliki karakteristik listrik yang dioptimalkan untuk sirkuit frekuensi tinggi.
Konfigurasi paralel atau seri
Dalam beberapa kasus, menggunakan beberapa varistor dalam paralel atau seri dapat membantu mengurangi kapasitansi parasit keseluruhan dan meningkatkan kinerja frekuensi tinggi. Ketika para varistor terhubung secara paralel, kapasitansi yang setara berkurang, sedangkan kapasitas penanganan lonjakan meningkat. Namun, perawatan harus diambil untuk memastikan bahwa para varistor memiliki karakteristik listrik yang serupa untuk menghindari pembagian arus yang tidak merata.
Penyaringan dan kompensasi
Menambahkan komponen penyaringan tambahan seperti induktor dan kapasitor dapat membantu mengimbangi efek parasit dari Varistor MOV. Misalnya, induktor kecil dapat dihubungkan secara seri dengan Varistor untuk membatalkan kapasitansi parasit pada frekuensi tertentu. Ini dapat membantu mengurangi kehilangan penyisipan dan meningkatkan kualitas sinyal di sirkuit frekuensi tinggi.
Studi Kasus dan Aplikasi Dunia Nyata
Ada beberapa aplikasi dunia nyata di mana Varistor MOV untuk SPD telah digunakan dalam sirkuit frekuensi tinggi dengan keberhasilan.
Di stasiun pangkalan nirkabel, varistor MOV digunakan di sirkuit catu daya untuk melindungi komponen elektronik sensitif dari lonjakan yang diinduksi petir. Dengan memilih dengan hati -hati varistor dengan kapasitansi parasit rendah dan menambahkan filter LC sederhana, kinerja frekuensi tinggi dari stasiun pangkalan dipertahankan, dan peralatan secara efektif dilindungi dari lonjakan.

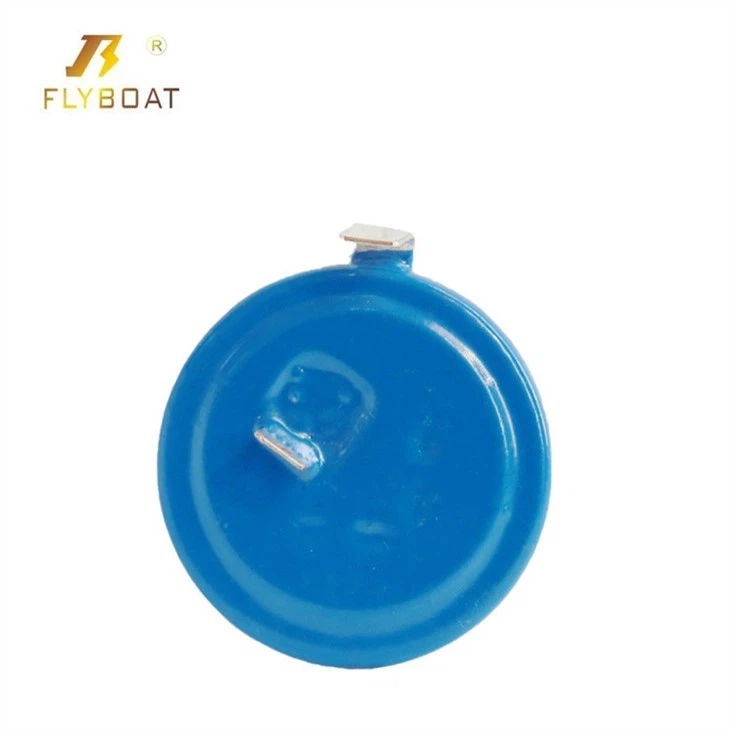

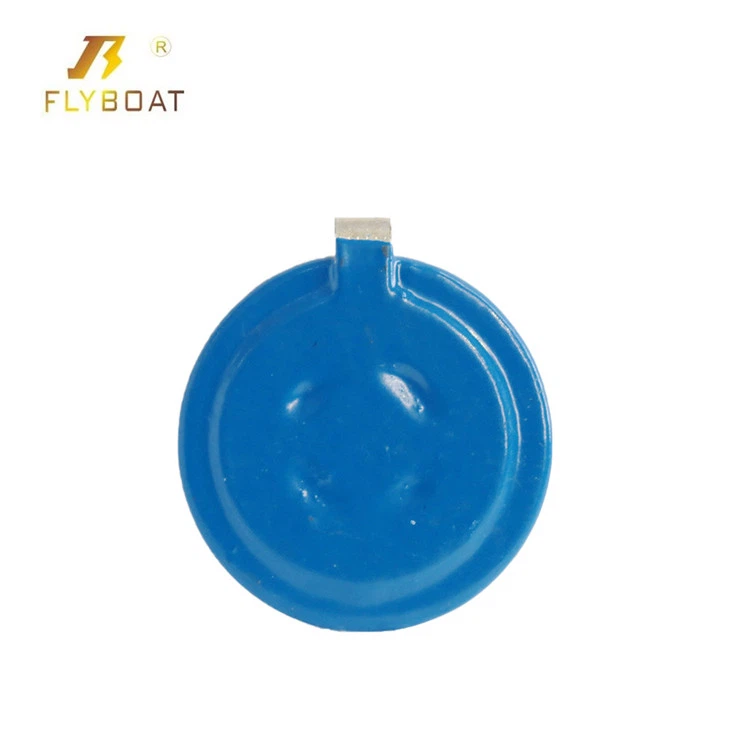

Dalam sistem transmisi data kecepatan tinggi,Varistor Disc Baredigunakan dalam kombinasi dengan komponen lonjakan lainnya - perlindungan. Varistor memberikan fungsi lonjakan yang diperlukan - penjepit, sedangkan kinerja frekuensi tinggi secara keseluruhan dari sistem dioptimalkan melalui desain sirkuit yang tepat dan pemilihan komponen.
Kesimpulan
Sebagai kesimpulan, saat menggunakan Varistor MOV untuk SPD di sirkuit frekuensi tinggi menghadirkan beberapa tantangan, itu bukan tidak mungkin. Dengan pemahaman yang tepat tentang karakteristik Varistor, pemilihan komponen yang cermat, dan desain sirkuit yang tepat, Varistor MOV dapat digunakan secara efektif dalam aplikasi frekuensi tinggi untuk memberikan perlindungan lonjakan.
Sebagai pemasok Varistor MOV untuk SPD, kami menawarkan berbagai produk, termasuk34S Varistor logam oksida, yang cocok untuk aplikasi yang berbeda, termasuk sirkuit frekuensi tinggi. Tim teknis kami selalu siap membantu Anda dalam memilih Varistor yang tepat untuk kebutuhan spesifik Anda. Jika Anda tertarik untuk mempelajari lebih lanjut tentang produk kami atau memiliki pertanyaan tentang penggunaan Varistor MOV di sirkuit frekuensi tinggi, jangan ragu untuk menghubungi kami untuk diskusi lebih lanjut dan peluang pengadaan potensial.
Referensi
- "Varistors: Theory, Design, and Applications" oleh Am Nikiforov.
- "High - Frekuensi Elektronik: Desain dan Aplikasi" oleh R. Ludwig dan P. Bretchko.
- Lembar data pabrikan untuk Varistor MOV.
